ЭЛЕКТРОАНАЛИЗАТОР CVM-NRG 96

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

ЭЛЕКТРОАНАЛИЗАТОР CVM-NRG 96

Общий вид электроанализатора CVM-NRG 96 и его габаритные размеры

Многофункциональный измерительный прибор CVM-NRG 96 (Circutor) предназначен для измерения, расчета и отображения основных параметров переменного электрического тока в трехфазных сетях промышленного назначения (симметричных и несимметричных). Измерения в виде истинных среднеквадратичных значений осуществляются через три входа переменного напряжения и три входа переменного тока (посредством трансформаторов тока …/5A). Прибор позволяет анализировать отдельные гармоники напряжения и тока (до 15). Имеются цифровой интерфейс для обмена данными и релейные выходы для сигнализации и управления.

Параметр Обозначение фаза 1 фаза 2 фаза 3 3-х фазное значение
фазное напряжение V
межфазное напряжение V 12, V 23, V 31
фазный ток А
ток A III
частота Hz
фазная активная мощность kW
активная мощность kW III
фазная реактивная мощность kvar
реактивная индуктивная мощность kvarL III
реактивная емкостная мощность kvarC III
полная мощность kVA III
коэффициент мощности по фазе PF
коэффициент мощности PF III
cosф cos
максимальное потребление Md (Pd)
активная энергия kW h
реактивная индуктивная энергия Kvar.h L
реактивная емкостная энергия Kvar.h C
3-х фазная полная энергия Kva.h III
активная вырабатываемая энергия KW.h III -
индуктивная вырабатываемая энергия KvarhLIII-
емкостная вырабатываемая энергия KvarhCIII-
полная вырабатываемая энергия KvahLIII-
ток нейтрали IN
% THD по напряжению THD V
% THD по току THD A

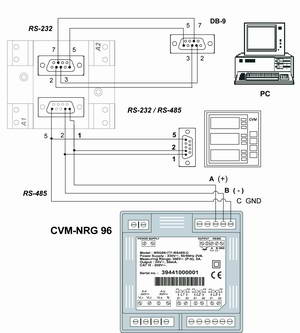

Электроанализатор: Связь CVM-NRG 96

Связь CVM-NRG 96

К ПК или серверу может быть подключен один или более (до 255) анализаторов CVM-NRG 96. Данные могут опрашиваться централизованно с использованием программного обеспечения PowerStudio.
CVM-NRG 96 снабжен последовательным портом RS-485. Соединение с RS-485 осуществляется с помощью витых соединительных кабелей, экранированных сеткой; максимальное расстояние между компьютером и последним анализатором составляет 1 200 м. CVM NRG 96 использует линию связи RS-485, к которой можно параллельно подключить до 32 анализаторов на каждый последовательный порт компьютера. Для связи с анализатором CVM-NRG 96 используется протокол MODBUS RTU ©


Технические характеристики электроанализатора CVM-NRG 96

Питание:
- одна фаза
- допустимое отклонение напряжения
- частота
- потребляемая мощность
- рабочая температура
- влажность (без конденсации)


230 В~
±15 %
50 Гц
4.2 Вт
-10°...+ 50° C
5% ~ 95%
Измерительная схема:
номинальное напряжение:
- фаза-нейтраль
- между фазами
- частота
- номинальное значение тока
- постоянная перегрузка
- потребление мощности по токовому контуру


300 В ~
520 В ~
45...65Гц
… /5A

1.1 In
0.75 Вт

Механические характеристики:
- материал корпуса

- класс защиты:
лицевая панель
боковая и задняя панели
- размеры (мм)
- вес


пожаробезопасный
пластик V0

IP 54
IP 31
96 x 96 x 63
0.400 кг

Характеристики выхода реле
- тип: оптоизолированый
транзистор (открытый коллектор)
- макс. рабочее напряжение
- макс. рабочий ток
- максимальная частота
- выход по энергии

- длина импульса



NPN


24 В =
50мА
5 имп./сек
100 имп./кВтч
100 мс

Точность:
- напряжение:

- ток:

- мощность:

Условия измерений
(без учета токовых трансформаторов и трансформаторов напряжения):
- температура
- коэффициент мощности
- границы масштабного диапазона измерений


0.5 % от полной шкалы, ± 2 единицы разряда
0.5 % от полной шкалы, ± 2 единицы разряда
1 % от полной шкалы, ± 2 единицы разряда



+ 5°C … + 45°C
0.5 … 1
10 … 100 %

Безопасность:
Категория
III - 300 V AC. / 520 AC. EN-61010
Класс II, двойная изоляция против электрического пробоя

Стандарты:
IEC 664,
VDE 0110,
UL 94,
IEC 801,
IEC 348,
IEC 571-1,
EN 61000-6-3,
EN 61000-6-1,
EN-61010-1

Подключение электроанализатора CVM-NRG 96

4 провода / 3 провода (низкое напряжение) 3 провода (2 трансформатора напряжения и 3 токовых трансформатора) 3 провода (2 трансформатора напряжения и 2 токовых трансформатора)
