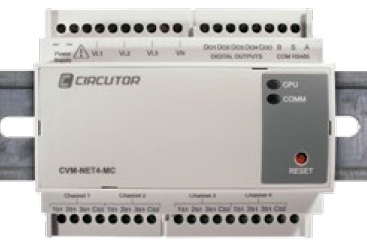

АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM-NET4+

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ



Описание

CVM-NET4-MC – это анализатор сетей для измерения симметричных и несимметричных трехфазных сетей. Он специально предназначен для снятия измерений в 4 разных точках установки с одним единственным входом трехфазного напряжения, но 4 трехфазными каналами для входов токовых сигналов, поступающих с эффективных трансформаторов MC. Полученные анализатором данные передаются по шине интерфейса RS-485 при помощи протокола Modbus/ RTU на систему контроля SCADA.



К его основным характеристикам относятся следующие:

—Формат DIN-рейки всего с 6 модулями

—Считывание 4 трехфазных каналов тока при помощи эффективных трансформаторов серии MC (.../250 мА)

— Интерфейс RS-485 (Modbus RTU)

— 4 программируемых цифровых выхода

Совместимость с программой PowerStudio / PowerStudio SCADA / PowerStudio SCADA Deluxe.


Применение

—Одновременное снятие измерений в 4 точках установки. Может устанавливаться на электрических щитах (малого размера: 6 модулей на DIN-рейке)

—Контроль активной и реактивной энергии при помощи импульсов

—Контроль сигналов тревоги. Максимальная, минимальная величина и программируемая задержка.




Технические характеристики

Цепь питания Номинальное напряжение 85...265 В переменного тока / 95...300 В постоянного тока
Частота питания 50–60 Гц
Максимальная потребляемая мощность 6 ВА
Цепь измерения Номинальное напряжение 300 В переменного тока / 520 В переменного тока
Частота 45...65 Гц
Номинальный ток In / 250 мА
Постоянная перегрузка 1,3 In
Класс точности Напряжение, ток 0,5% + 1 цифра
Активная мощность, реактивная мощность 1% + 1 цифра
Активная энергия, реактивная энергия 1% (класс 1)
Интерфейсы Протокол сети RS-485
Протокол связи Modbus / RTU
Скорость 1200 / 2400 / 4800 / 9600 / 19200 бит/с
Длина 8
Контроль четности Без контроля четности / четность / нечетность
Биты четности 1 / 2
Выходные транзисторы Тип: Изолированный транзистор NPN с открытым коллектором
Максимальное напряжение управления 24 В постоянного тока
Максимальный ток управления 50 мА
Максимальная частота 5 импульсов/с
Длина импульса 100 мс
Конструктивные характеристики Модуль измерения DIN-рейка 46277 (EN 50022)
Количество модулей 6
Условия окружающей среды Рабочая температура от -10 до +50 ºC
  Степень защиты IP51
  Влажность (без конденсации) 5 ... 95% (без конденсации)
  Максимальная высота 2000 м
Безопасность EN 61010 Защита от поражения электрическим током за счет двойной изоляции класса II
Стандарты IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3, EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN-61000-4-5, EN 55011, CE

Обозначения

Квадранты Интерфейсы Протокол Цифровой
выход
Измерение Тип трансформатора Тип Код
4 RS-485 Modbus / RTU 4 4 трехфазных канала .../ 250 мА (тип MC) CVM-NET4-MC-RS485-C4 M M55732
4 RS-485 Modbus / RTU 4 4 трехфазных канала .../ 333 мВ CVM-NET4+-mV-RS485-C4 M557820000V

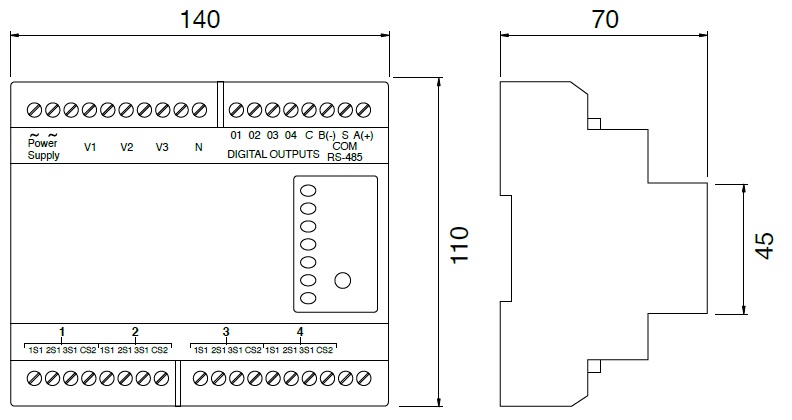

Размеры


Соединения

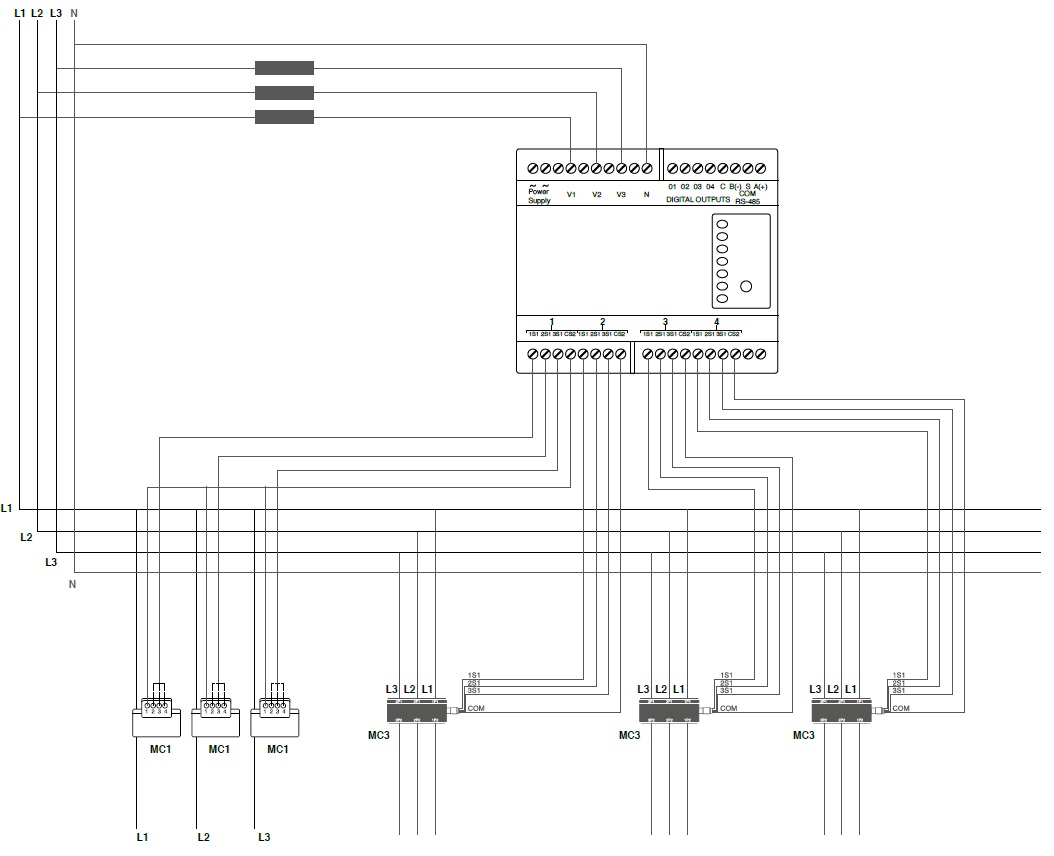

Вариант 1

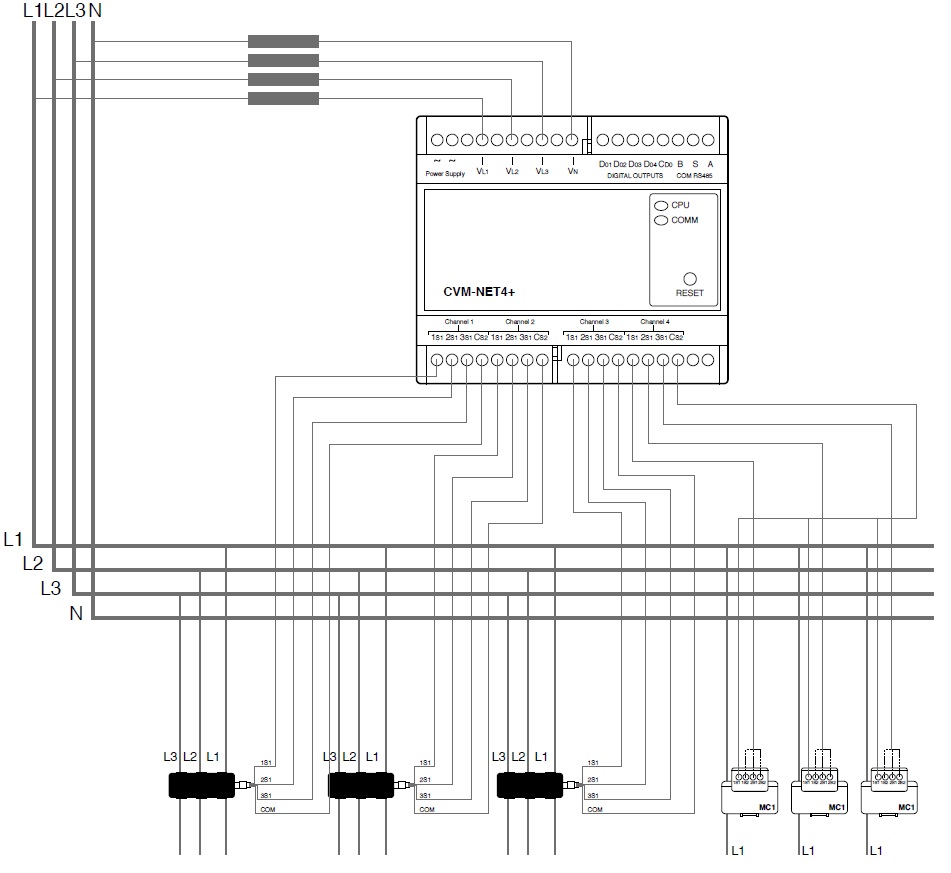

Вариант 2
