АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM-B100 / CVM-B150

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Описание

CVM-B100 и CVM-B150 – это анализаторы трехфазных сетей для установки на панели, размером 96x96 и 144x144 миллиметров соответственно. В обоих проводится измерение в 4 квадрантах (потребление и генерирование). Подходит для установок среднего и низкого напряжения в трехфазных 3- или 4-проводных цепях, двухфазных цепях с нейтралью и без, однофазных цепях и цепях с подключением по схеме ARON.



CVM-B100 и CVM-B150 – это чрезвычайно высокоэффективное оборудование, измерительная система которого позволяет пользователю провести анализ бесчисленного множества электрических параметров и предусматривает большое разнообразие опциональных модулей расширения.

  Характеристики:

—Формат 96x96 (CVM B100) и 144x144 (CVM B150)

— Цветной VGA-экран с большим разрешением

— Защита передней панели IP65

— 5 входов напряжения (3 фазы + нейтраль + земля)

— 4 токовых входа ITF

—Точность по напряжению, току класса 0,2

—Точность по энергии класса 0,5S

— Расширяемый до 4 модулей прибор с комбинированием цифровых/аналоговых входов/выходов, Mbus/TCP, XML

—Модульность (возможность вставки модулей расширения)

—Сенсорные кнопки перемещения

—Универсальный источник питания

— Интерфейс RS485 (протокол MODBUS/RTU и BACnet)

— Индивидуальная настройка отображаемых параметров



 Другие характеристики:

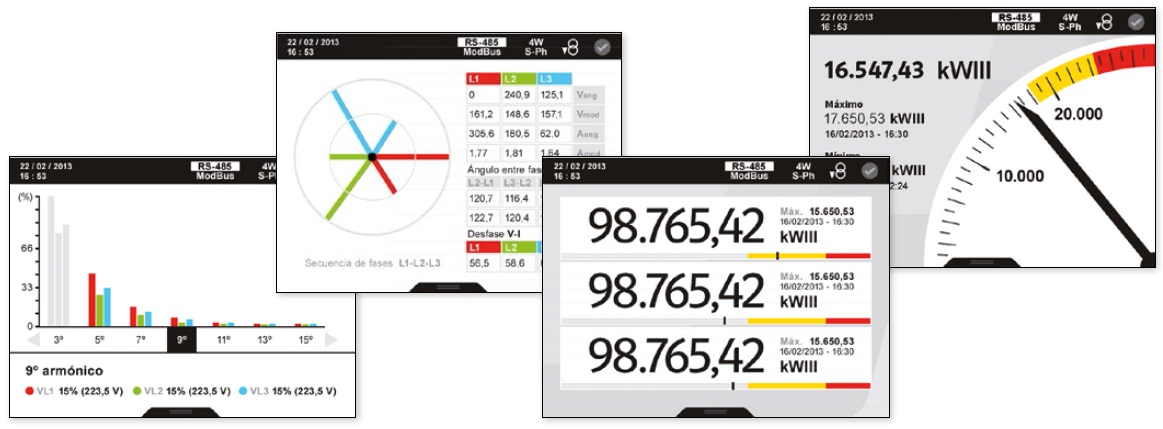

— Инновационный интерфейс SCV (прокрутка, выбор и просмотр) гибкого представления данных, позволяющий выполнить индивидуальную настройку отображаемых на экране параметров

—Электрические параметры: мгновенные, максимальные, минимальные, потребность

—Электрические параметры: инкрементные (энергии), количество часов, стоимость, выброс

— 3 тарифа (выбираемые при помощи цифрового входа или интерфейса RS485)

—Может отображать стоимость и выбросы CO2 в кг на экране в зависимости от потребляемой или генерируемой энергии

— 2 релейных выхода для сигналов тревоги с задержкой, временем вкл. и выкл. и т. д.

— 2 транзисторных выхода для сигналов тревоги или генерирования импульсов со всеми возможными параметрами конфигурации

— 2 цифровых входа с возможностью контроля выбора тарифов оборудования или возможностью настройки для контроля при помощи интерфейса RS-485 Modbus логических состояний другого электромеханического оборудования. (Дифференциальные, магнитотермические выключатели и т. д.)


                                                                                                            Технические характеристики
Цепь питания Напряжение питания 94...265 В переменного тока
120...300 В постоянного тока
Частота переменного тока 45...65 Гц
Потребление, переменный ток CVM-B100 – 6...8 ВА (не более 24 ВА)
CVM-B150 – 7...12 ВА (не более 28 ВА)
Потребление, постоянный ток CVM-B100 – 3...4 Вт (не более 22 Вт)
CVM-B150 – 4...7 Вт (не более 26 Вт)
Цепь измерения
напряжения
Диапазон напряжений 20...300 В (возможность работы до 600 В ф-н / 1000 В ф-ф)
520 В переменного тока ф-ф
Частота 40...70 Гц
Диапазон измерений 25 %...200% от Un для Un=300 В переменного тока (ф-н)
Допустимое перенапряжение 750 В переменного тока
Максимальное потребление (предельный ток) <0,1 В·А
Цепь измерения тока Измерение тока 4 (3 фазы + 1 нейтраль)
Входной ток .../5A или .../1A или .../250 мА
Минимальный ток в классе 250 мА
Пусковой ток 10 мА (0,4 мА с трансформаторами MC)
Диапазон измерений 0,010 .. 10 A
Допустимая перегрузка 10A постоянно, 100 A t<1 с
Потребляемая мощность <0,15 В·А
Максимальный коэффициент трансформации Первичная обмотка, по напряжению: 6.000.000 (фаза-нейтраль)
Первичная обмотка, по току: 10.000
Произведение коэффициентов трансформации по напряжению х по току
первичной обмотки < 60.000.000.000
Максимальная величина
счетчика (общая)
Да (первичная обмотка, по току / вторичная обмотка, по току) <1000 (2 GW)
Да (первичная обмотка, по току / вторичная обмотка, по току) >=1000 (2 TW)
Выходы Напряжение 0,2%
Ток 0,2%
Ток нейтрали 0,5%
Мощность 0,5% ± 1 цифра
Активная энергия класс 0,5 S
Реактивная энергия класс 2
Отображение гармоник Напряжение / Ток до 50
Цифровые входы Выбор тарифов, состояний или внешних сигналов тревоги
Тип Беспотенциальный оптоизолированный контакт
Количество 2
Ток активации 4 мА (максимальное напряжение 12 В при разомкнутом контакте)
Изоляция 4 кВт
Цифровые выходы Генерирование импульсов или сигнала тревоги
Тип Транзистор NPN
Количество 2
Максимальное напряжение управления +/- 48 В постоянного тока
Максимальный ток управления +/- 130 мА
Максимальная частота 1000 импульсов / секунду
Длина импульса (Tвкл./ Tвыкл.) 0,3 / 0,7 мс (1 мс весь импульс)
Сигналы тревоги
Тип Реле
Количество 2
Максимальная мощность
управления
1500 ВА / 180 Вт
Максимальное напряжение управления 400 В переменного тока
Максимальный ток коммутации 6 А
Срок службы электрической системы (400 В / 6A) 3 x 104 циклов
Срок службы механической системы 1 x 107 циклов
Встроенные интерфейсы Протоколы Modbus RTU / BACnet
Скорость 9600...115200
Количество бит, контроль четности, стоповый бит 8, n, 1 (настраивается)
Условия окружающей среды Температура эксплуатации -10...+50ºC
Относительная влажность 5...95%
Высота над уровнем моря 2000 м
Конструктивные
характеристики
Формат Установка на панель 96x96 мм или 144x144 мм
Отметка глубины 110 мм без модулей расширения (обе модели)
Защита IP передней панели IP65
Защита IP задней панели IP30
Безопасность Спроектирован для установок CAT III 300/520 В переменного тока по EN 61010
Защита от поражения электрическим током за счет двойной изоляции класса II
Стандарты IEC 62053-22, ANSI (класс 0,5S), IEC 62053-23 ANSI C12.1 (класс 2), IEC 61010, IEC 61000, UNE-EN 55022, измерение по MID, конструкция по UL IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-11, IEC 61000-4-4, IEC 61000-4-5
Обозначения
96 x 96
Вторичные обмотки измерения тока Тип Код
.../5 или .../1 A или ...250 мА CVM-B100-ITF-RS485-ICT2 M56011
144 x 144
Вторичные обмотки измерения тока Тип Код
.../5 или .../1 A или ...250 мА CVM-B150-ITF-RS485-ICT2 M56111

Расширяемые модули для CVM B150 и CVM B100
Выходы Цифровые входы Аналоговые входы Протокол Интерфейс Тип Код
8 транз. (*) 8 - - - M-CVM-AB-8I-8OTR M56E01
8 реле 8 - - - M-CVM-AB-8I-8OR M56E02
8 (0/4...20 мА) - 4 (0/4...20 мА) - - M-CVM-AB-4AI-8AO M56E03
- - - Ethernet (Bridge RS-485) Modbus/TCP M-CVM-AB-Modbus-TCP M56E05
- - - Ethernet Web/XML/PowerStudio M-CVM-AB-Datalogger M56E06
- - - MBus MBus M-CVM-AB-MBUS M56E07
- - - LonWorks LonTalk
ISO/IEC 14908
ANSI/EIA 7091
M-CVM-AB-LonWorks M56E08
- - - - Profibus/DP M-CVM-AB-Profibus M56E09

Размеры

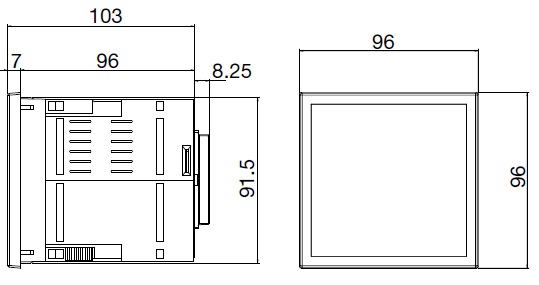

CVM-B100

Отметка окна: 92x92 мм

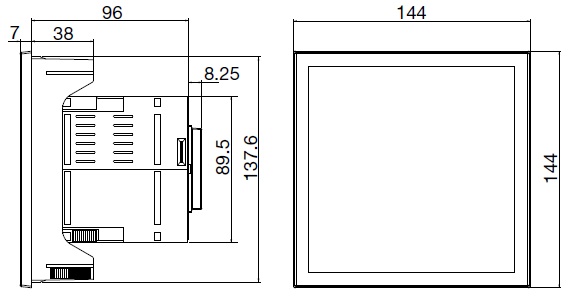

CVM-B150

Отметка окна: 138х138 мм

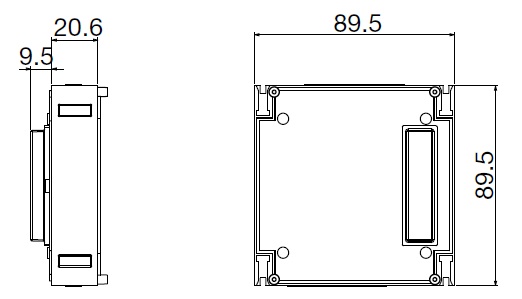

                                              Модуль CVM-B
Соединения

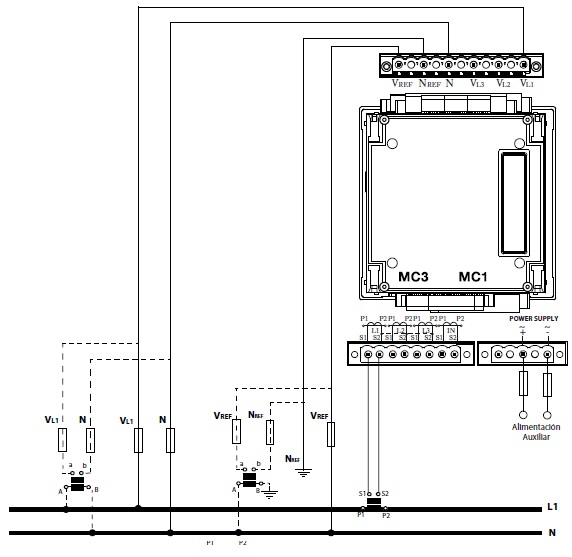

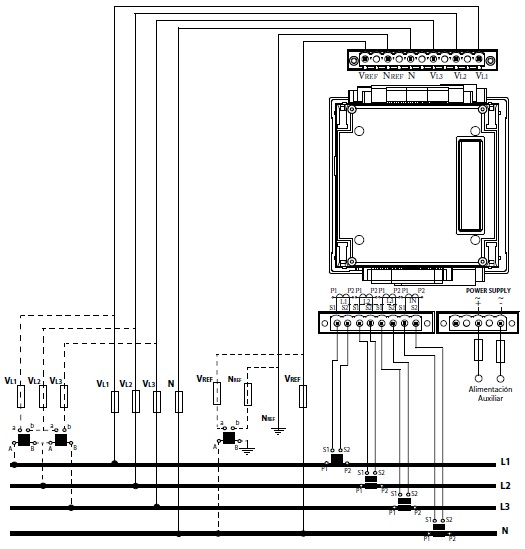

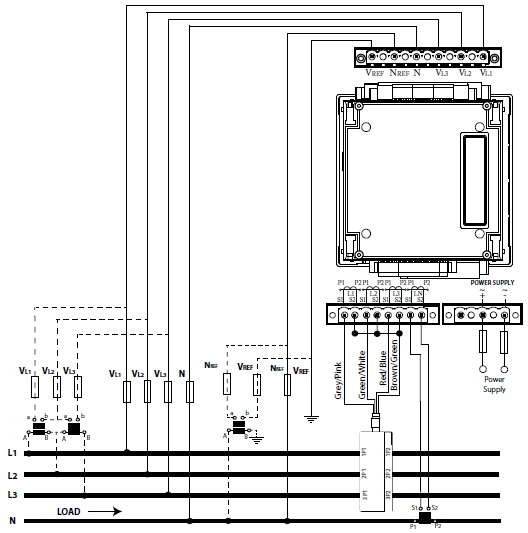

 Измерение трехфазной сети с трансформатором напряжения или без и трансформаторами тока Измерение трехфазной сети с трансформатором напряжения или без и трансформаторами типа MC-3 (1250 мА) + MC1 для тока нейтрали

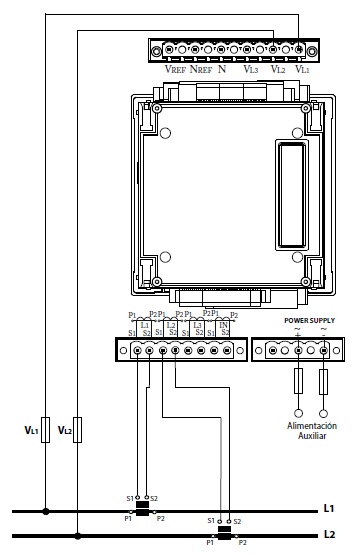

Прямое измерение межфазного сигнала с трансформаторами тока

Измерение в однофазной системе с трансформатором напряжения и без
