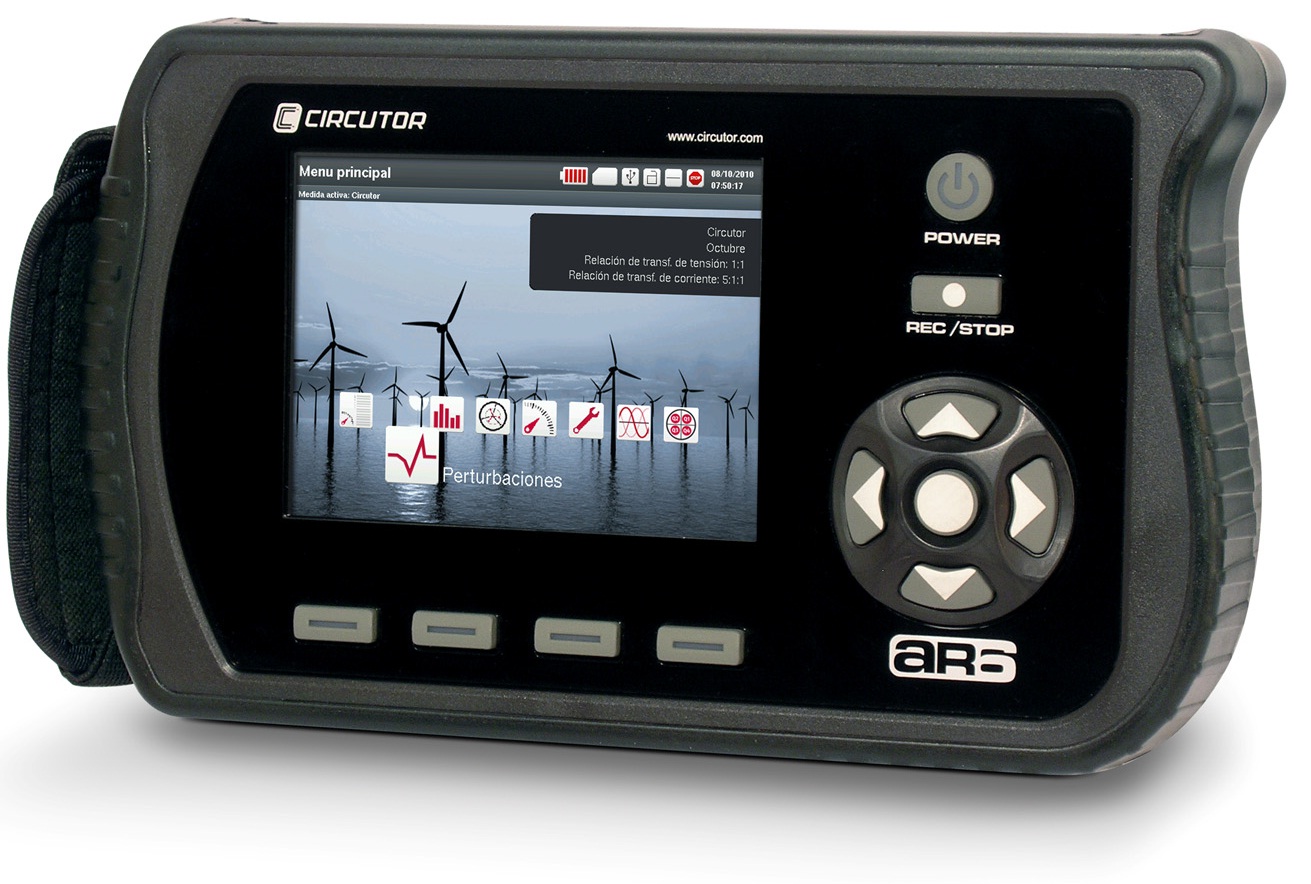

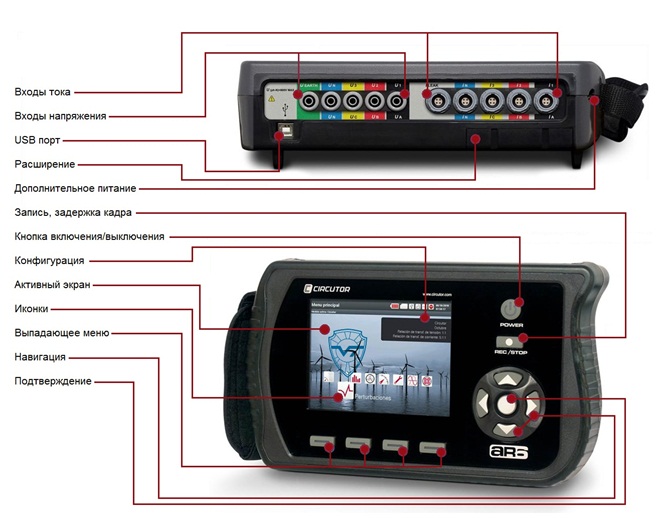

ПЕРЕНОСНОЙ ЭЛЕКТРОАНАЛИЗАТОР AR.6

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ


Модель AR6 представляет собой портативный электроанализатор для измерения параметров электросети, являясь новейшей версией серии портативных электроанализаторов
CIRCUTOR S.A. AR 4 и AR 5.

Это цифровой прибор, который производит замеры волн напряжений и токов и вычисляет действующие значения напряжений за конкретно задаваемое время усреднения TMP.
Прибор имеет внутреннюю память емкостью 1 Гбайт для хранения данных, регистрируемых в различных электроустановках.

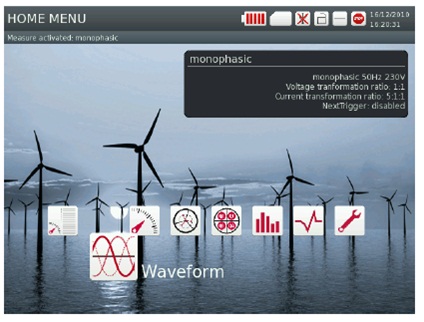

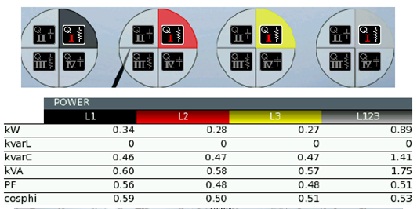

Электроанализатор AR6 представляет собой измерительный прибор с настраиваемой конфигурацией, который может быть использован разными методами по выбору пользователя
с помощью различных значков, выбираемых  из основного меню. Можно настроить конфигурации различных схем измерения, значения и условия регистрации, снимки экрана,
средние значения измеряемых величин, максимальные и минимальные значения, приводящие к необходимости перезагрузки прибора, параметры отображения форм волн измеряемых
величин, коэффициент нелинейных искажений, активную и реактивную мощность как индуктивного, так и емкостного характера, энергию, потребляемую и генерируемую, а также
много других параметров.

ПИТАНИЕ ОТ ЭЛЕКТРОСЕТИ

Номинальное напряжение электросети

100…240 В перем.тока

Частота электросети

50…60 Гц

Выходное напряжение блока питания

12 В пост.тока

Ток

3,33 A

Макс. мощность

40 Вт


ВНУТРЕННИЙ БЛОК ПИТАНИЯ ПРИБОРА

Номинальное напряжение

12 В пост.тока

Ток

2 A

Максимальная мощность

24 Вт

Потребляемая мощность

30 ВA


ОСНОВНАЯ БАТАРЕЯ

Батарея

Никелевая металло-гидридная

Напряжение

6 В

Емкость:

4 200 мАчас

Время зарядки

1,5 …2 часа

Время работы прибора от батареи

4 часа с включенным ЖК-дисплеем

8 часов с выключенным ЖК-дисплеем


ВНУТРЕННЯЯ БАТАРЕЙКА ДЛЯ ПИТАНИЯ ЧАСОВ

Литиевая батарейка

CR2025

Напряжение

3 В

Емкость:

600 мАчас

Время работы батарейки без подзарядки от зарядного устройства

10 лет




ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ ТОКОВЫХ ВХОДОВ

Входы для измерения тока

I1 I2 I3 IN ILeak

Входное напряжение

0–2 В

Пределы измерения

от 1 до 120% In

Измерение тока в первичной цепи

Зависит от используемых датчиков тока

Допустимая перегрузка

3 In

Потребляемая мощность

≤0,0004 ВА

Специальные функции

Измерение тока утечки с использованием опции включения/выключения фильтра нижних частот

Входной импеданс

10 kΩ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВХОДОВ НАПРЯЖЕНИЯ

Входы для измерения напряжения

U1, U2, U3, UN Earth

Пределы изменения входного напряжения

Un = 10 - 800 В эфф. напряжения фаза-нейтраль

Кол-во входов

5

Пиковое напряжение

2500 В

Крест-фактор

1.0…1,875

Полоса пропускания

3.2 кГц

Входной импеданс

10 МОм

Уровень долговременного перенапряжения

1000 В эфф.

Уровень перенапряжения при переходных процессах длительностью <1 с


2500 В

Абсолютное максимальное напряжение

6 кВ

Потребляемая мощность

≤0,04 ВА

Максимальное напряжение в измерительной цепи

1000 В для CAT III / 600 В для CAT IV при высоте размещения ниже 3000 м.

1000 В для CAT II / 600 В для CAT III / 300 В CAT IV при высоте размещения свыше 3000 м

Пределы измерений

Разрешение

Точность

10.00…800.00 В эфф.

0,01 В эфф.

± 0,5% Vnom



МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

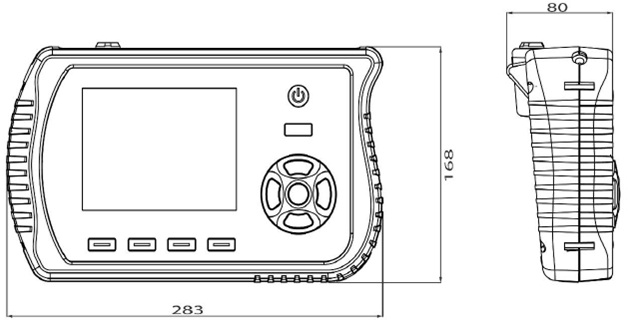

Внешние габариты

283 x 168 x 80 мм

Вес:

1,640 кг


ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ

Рабочая температура

0°C...+50°C

Температура хранения

-10°C...+60°C


ЭКРАН

Размер индикаторной панели

5.7” (по диагонали)

Активная область ЖКД

116,16 мм x 87,12 мм (ширина х высота)

Кол-во пикселей

(640x3) по горизонтали x 480 по вертикали

Тип разрешения

VGA

Размер пикселей

0,1815 мм по гориз. x 0,1815 по верт.

Цвет пикселей

Вертикальные линии RGB

Цвет дисплея

Белый

Кол-во цветов

262000

Тип подсветки

Светодиодная




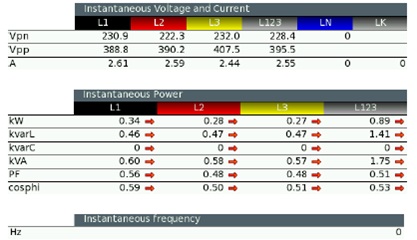

Отображаемые переменныеL1L2L3LNLIIILKМакс
знач.
Мин.
знач.
Напряжение фаза-нейтральX+X+X+X+X+ X+X+
Напряжение фаза-фазаX+X+X+ X+ X+X+
ТокX+X+X+X+X+X+X+X+
Потребляемая активная мощностьX+X+X+ X+ X+X+
Потребляемая индуктивная мощностьX+X+X+ X+ X+X+
Потребляемая емкостная мощностьX+X+X+ X+ X+X+
Потребляемая полная мощностьX+X+X+ X+ X+X+
Коэффициент потребляемой мощностиX+X+X+ X+ X+X+
Сos phi по потребляемой мощностиX+X+X+ X+ X+X+
Генерируемая активная мощностьX+X+X+ X+ X+X+
Генерируемая индуктивная мощностьX+X+X+ X+ X+X+
Генерируемая емкостная мощностьX+X+X+ X+ X+X+
Генерируемая полная мощностьX+X+X+ X+ X+X+
Коэффициент генерируемой мощностиX+X+X+ X+ X+X+
Cos phi по генерируемой мощностиX+X+X+ X+ X+X+
Крест-факторX+X+X+   X+X+
K-факторX+X+X+   X+X+
THD по напряжениюX+X+X+X+  X+X+
THD по четным гармоникам напряженияXXXX  XX
THD по нечетным гармоникам напряженияXXXX  XX
THD по токуX+X+X+X+  X+X+
THD по четным гармоникам токаXXXX  XX
THD по нечетным гармониками токаXXXX  XX
Доза фликера PltX+X+X+X+
Доза фликера PstX+X+X+X+
ЧастотаX+     X+X+
Перекос напряжений    X+ X+X+
Несимметрия напряжений    X+ X+X+
Перекос токов    X+ X+X+
Несимметрия токов    X+ X+X+
Гармоники напряжения (1-50)X+X+X+X+
Гармоники тока (1-50)X+X+X+X+
Максимальное потребление по активной мощности    X+
Максимальное потребление по полной мощности    X+
Максимальное потребление по средней мощности    X+
Максимальное потребление по текущей мощностиX+X+X+
Потребляемая активная энергия    X+
Потребляемая индуктивная энергия    X+
Потребляемая емкостная энергия    X+
Потребляемая полная энергия    X+
Генерируемая активная энергия    X+
Генерируемая индуктивная энергия    X+
Генерируемая емкостная энергия    X+
Генерируемая полная энергия    X+

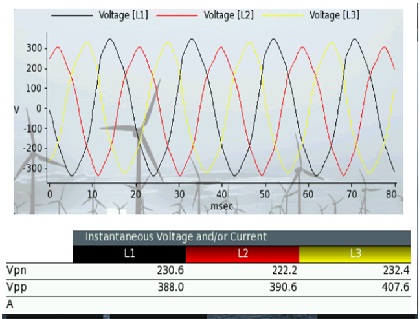

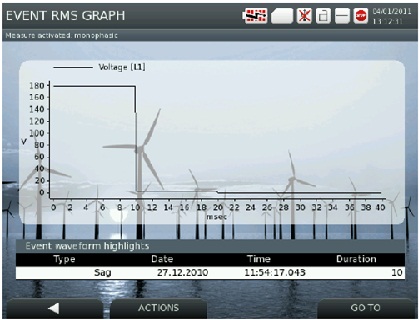

Формы волныXXXXXX
Представление фазоровXXXXXX



Жесткие клещиCPG-5 / CFG-5CPG-200/2000
Жесткие клещиИзмеряемый диапазонТип1шткомплект 3шткомплект 4шт
1 ... 5 ACFG-5M810BD
0,2 mA ... 10 ACFG-10M810BE
0,05 A ... 5 ACPG-5M810B1M810C1M810D1
1 ... 100 ACPG-100M810B2M810C2 M810D2
1 ... 500 ACPRG-500M810B3M810C3 M810D3
1 ... 1000 ACPRG-1000M810B4M810C4M810D4
1 ... 200 A / 10 ... 2000 A CPG-200/2000 M810B5M810C5M810D5

AM54-FLEX AMS14-FLEXAM54-FLEX
Гибкие клещиИзмеряемый диапазонТипОписаниеКодДлина датчика
100 / 200 Akit 4 AMS14-FLEXкомплект 4шт + 5 зажимов на проводM8253914 cm
100 / 1000 / 10000 Akit 4 AM54-FLEXкомплект 4шт + белые зажимы на проводM8253354 cm
100 / 1000 / 10000 Akit 3 AM54-FLEXкомплект 3шт + белые зажимы на проводM8253254 cm
100 / 1000 / 10000 AAM54-FLEX clampAM54-FLEX клещи
+ все цветные зажимы на провод
M8253154 cm
