СИСТЕМА КОНТРОЛЯ ЭНЕРГОПОТРЕБЛЕНИЯ PowerNet |
|
| Система контроля энергопотребления PowerNet позволяет измерять и регистрировать основные параметры электроэнергии в трехфазных сетях переменного тока 0,4 кВ. Новая концепция совмещения измерительного трансформатора и электроанализатора в одном блоке позволила снизить стоимость при сохранении всех функций системы мониторинга электроэнергии. Новый конструктив также экономит объем в распределительных шкафах и затраты материалов и времени на прокладку соединительных кабелей.

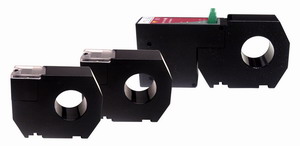

Каждый измерительный узел системы состоит из основного блока - анализатора PowerNet и двух вторичных блоков TC-PowerNet. С помощью встроенного интерфейса RS-485 осуществляется передача измеренных параметров к блоку регистрации данных TouchNet, выполненному на базе промышленного компьютера с сенсорным экраном.
|
 |
|

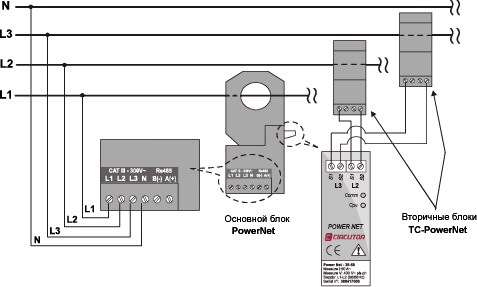

| Конструктивно основной блок (анализатор PowerNet) состоит из измерительного трансформатора тока и цифрового измерителя, выполненных в одном корпусе. Измеритель имеет 2 дополнительных входа по току и 3 входа по напряжению. К токовым входам подключаются измерительные трансформаторы TC-PowerNet (вторичные блоки). Таким образом, один PowerNet и два TC-PowerNet образуют полноценный трехфазный электроанализатор (измерительный узел).
Модульное исполнение обеспечивает возможность подключения множества узлов измерения по интерфейсу RS485. Увеличение числа узлов снижает себестоимость системы в целом, так как не требует дополнительных блоков регистрации данных TouchNet.

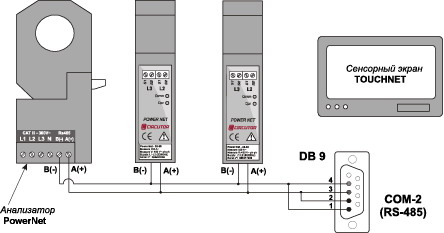

При монтаже системы контроля энергопотребления PowerNet достаточно соединить анализаторы каждого узла измерения и блок регистрации данных TouchNet двухпроводным кабелем, длина которого может достигать 1200 м.
|
Регистрируемые параметры электроэнергии по фазам
|
Параметр
|
Обозначение
|
L1
|
L2
|
L3
|
3-х фазное значение
|
|
Фазное напряжение
|
V
|
•
|
•
|
•
|
|
|
Межфазное напряжение
|
V
|
•
|
•
|
•
|
|
|
Ток
|
A
|
•
|
•
|
•
|
•
|
|
Частота
|
Hz
|
•
|
|
|
|
|
Активная мощность
|
kw
|
•
|
•
|
•
|
•
|
|
Реактивная индуктивная мощность
|
kvar.L
|
•
|
•
|
•
|
•
|
|
Реактивная емкостная мощность
|
kvar.C
|
•
|
•
|
•
|
•
|
|
Полная мощность
|
kV A
|
|
|
|
•
|
|
Коэффициент мощности
|
PF
|
•
|
•
|
•
|
•
|
|
cosф
|
|
|
|
|
•
|
|
Максимальное потребление
|
Pd
|
|
|
|
•
|
|
Активная энергия, кВт ч
|
Energy
|
|
|
|
•
|
|
Реактивная индуктивная энергия, квар ч.L
|
Energy
|
|
|
|
•
|
|
Реактивная емкостная энергия, квар ч.С
|
Energy
|
|
|
|
•
|
|
Ток нейтрали
|
In
|
|
|
|
•
|
|
THD по напряжению
|
% THD-V
|
•
|
•
|
•
|
|
|
THD по току
|
% THD-A
|
•
|
•
|
•
|
Блок регистрации данных TouchNet представляет собой промышленный компьютер (операционная система Linux) с графическим интерфейсом и сенсорным экраном.
|
|
|
|
Общий вид блока регистрации данных TouchNet (габариты 240 мм x 290 мм x 65 мм)
|
Технические параметры трансформатора TC-PowerNet
|
|
|
Измеряемый ток (А) |
|
TC-PowerNet-35
|
50, 100, 250
|
|
TC-PowerNet-70
|
500, 1000
|
|
Размеры (мм)
|
Вес (кг)
|
|
A
|
B
|
C
|
D
|
Eø
|
|
TC-PowerNet-35
|
100
|
79
|
26
|
48,5
|
35
|
0,15
|
|
TC-PowerNet-70
|
130
|
110
|
32
|
66
|
70
|
0,24
|
| Электрические характеристики |
|
Максимальное напряжение
|
720 В~
|
|
Напряжение изоляции
|
3000 В~
|
|
Рабочая температура
|
-10/+50 С
|
|
Габаритные размеры трансформатора TC-PowerNet
| Стандарты |
|
IEC 44-1, UL 94, VDE 0414. Защита IP 20
|
